Telemetria Radiolink PRM-03

Marca: RadiolinkModelo:Radiolink Prm-03 Referência:

Especificações:

1. Size: 27*13mm

2. peso: 6g (com linha de conexão)

3. atualmente suporta PIX, APM controlador de vôo.

4. suporta R9D das Radiolink, R9DS, R10D, R10DII, R10DS e R12DS receptores.

5. voo de regresso de velocidade, velocidade de subida, regulador de pressão, tensão da bateria, com indicação da latitude e longitude, altitude, estrela GPS, RSSI, modo de vôo, indo, roll, pitch e informações de distância.

6. retorno da tensão tensão da bateria BAT MAX = 52.9 V, apoio 1 S ~ 12 S bateria 3.7-50.4 V.

(1) Conecte uma extremidade do módulo de telemetria PRM-03 a R9D / R9DS / R10D / R10DII / R10DS / R12DS e a outra extremidade à bateria se precisar apenas de retorno da tensão da bateria. Mesma função do RadioLink PRM-01 se você conectar dessa forma.

(2) Se você deseja fornecer feedback de velocidade, aumento, aceleração, tensão, longitude, latitude, altitude, GPS, RSSI, modo de voo, YAW, ROLL, PITC, informações de distância, conecte uma extremidade do módulo de telemetria de informações OSD PRM- 03 para R9D / R9DS / R10D / R10DII / R10DS / R12DS e a outra extremidade para a porta TELEM de PIX ou APM.

Conexão:

(1) quando apenas a função de tensão da bateria precisa ser devolvido (com o módulo de tensão da bateria de alimentação função PRM-01 Ledy) Uma extremidade do módulo backhaul PRM-03 está ligado a R9D/R9DS/R10D/R10DII/R10DS/ r12DS, e a outra extremidade está ligada ao saldo porta da bateria.

RadioLink OSD Telemetry Module PRM-02 Mini Power Return Model Data Return Module PRM-03 Support R9D R9DS R10D R10DII R10DS R12DS-1 (1)

(2) retorno da tensão da bateria e informações OSD (com a função de feedback de informação módulo PRM-02 PDRM)

Uma extremidade do módulo backhaul PRM-03 está ligado a R9D/R9DS/R10D/R10DII/R10DS/ r12DS, e a outra extremidade está ligada à porta TELEM da PIX ou APM controlador de vôo.

PIX esquema de ligação é como se segue:

RadioLink OSD Telemetry Module PRM-02 Mini Power Return Model Data Return Module PRM-03 Support R9D R9DS R10D R10DII R10DS R12DS-1 (2)

O efeito da exposição do sinal de retorno PRM-03 podem ser vistos no “Informações” display interface de controle remoto controlador AT9, AT9S, AT10 ou AT10II.

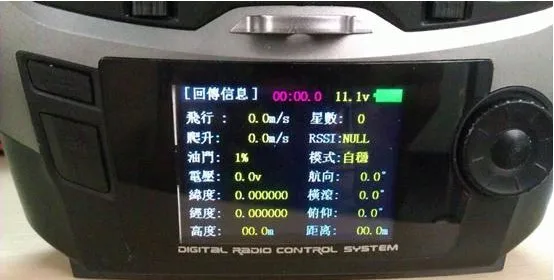

AT9S efeito da exposição:
